長條方圓管鋁型材貨架

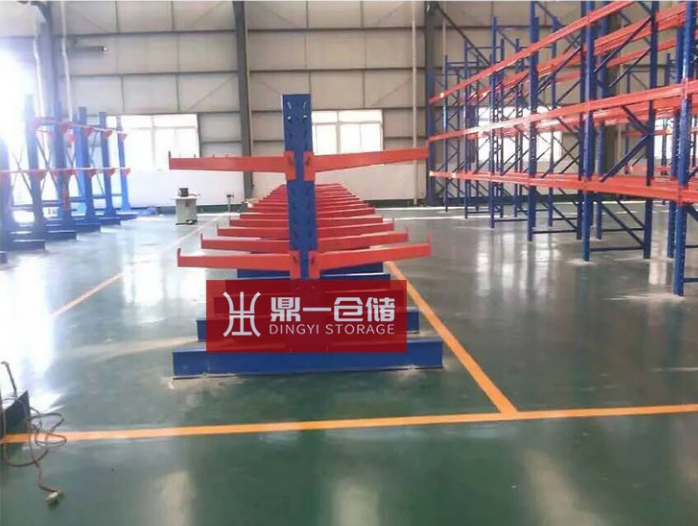

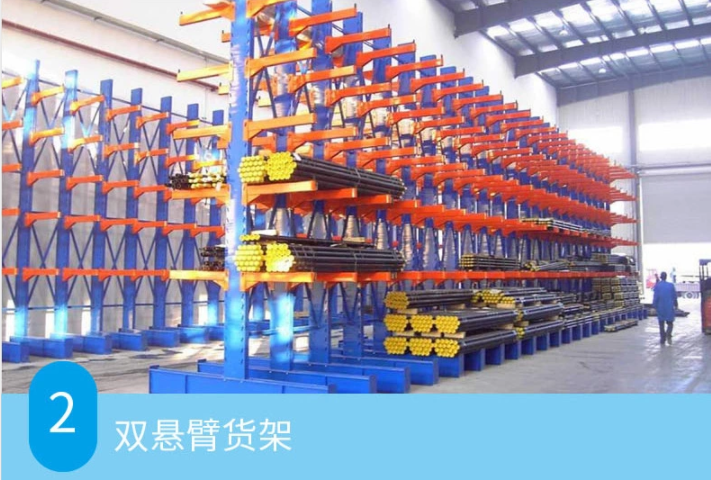

雙懸臂式貨架

懸臂式貨架是貨架中重要的一種。懸臂式貨架適用於存放長物料、環型物料、板材、管材及不規則貨物。懸臂可以是單麵或雙麵，懸臂式貨架具有結構穩定，載重能力好、空間利用率高等特點。懸臂式貨架立柱多采用H型鋼或冷軋型鋼，懸臂采用方管、冷軋型鋼或H型鋼，懸臂與立柱間采用插接式或螺栓連接式，底座與立柱間采用螺栓連接式，底座采用冷軋型鋼或H型鋼。

簡介

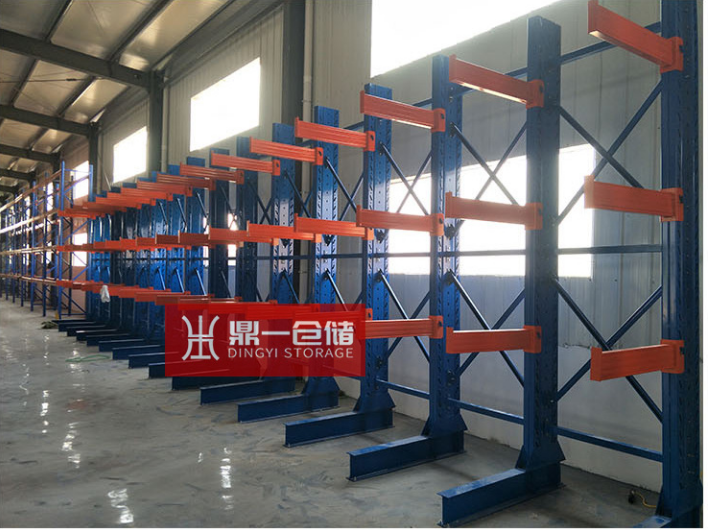

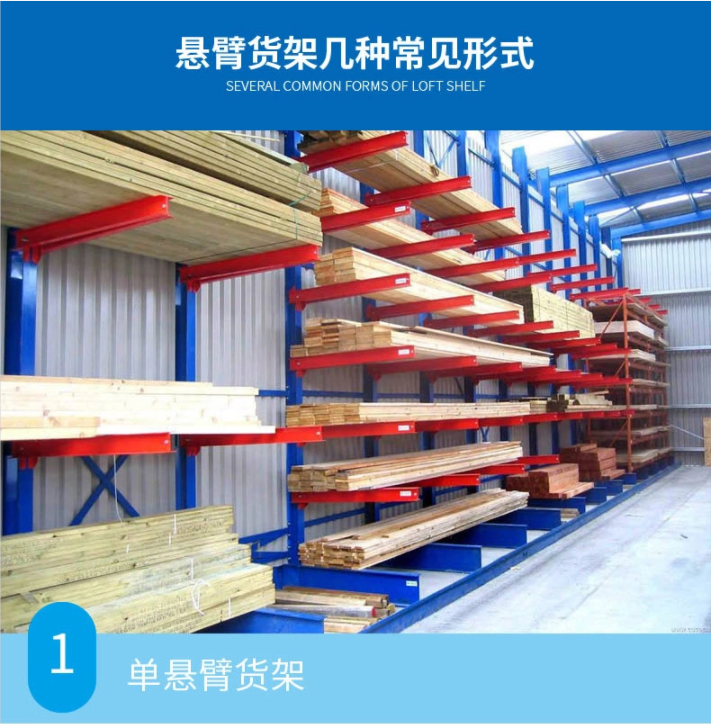

懸臂式貨架是由在立柱上裝設懸臂來構成的，懸臂可以是固定的，也可以是移動的。管材、板材儲存使用較多。根據承載能力可分為輕量型、中量型、重量型三種；根據結構形式可分為單麵懸臂式貨架和雙麵懸臂式貨架。

貨架的用途

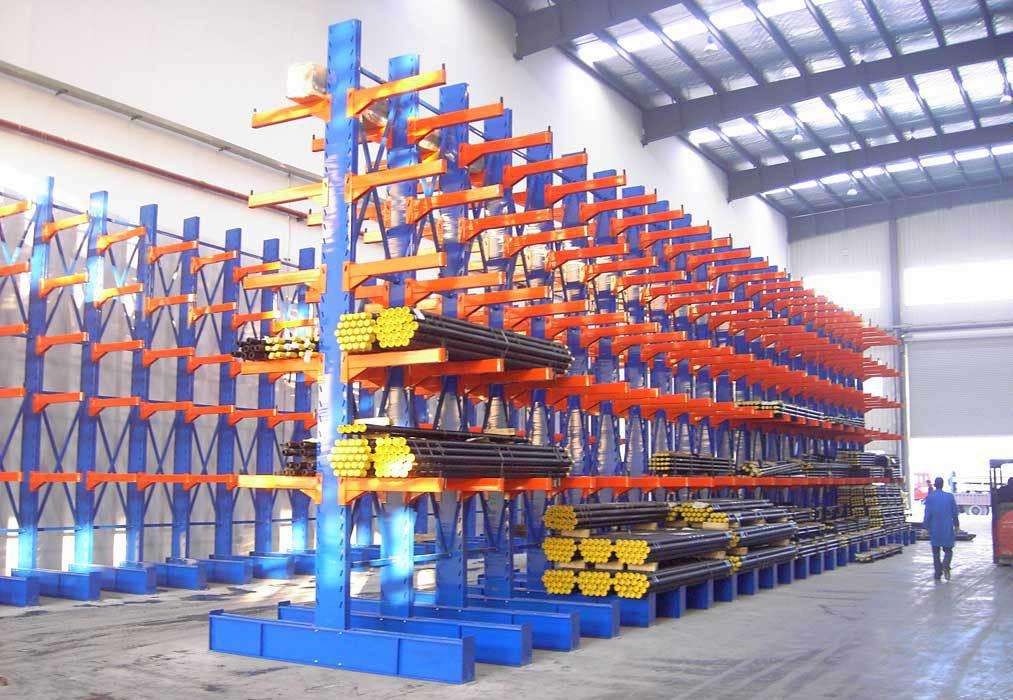

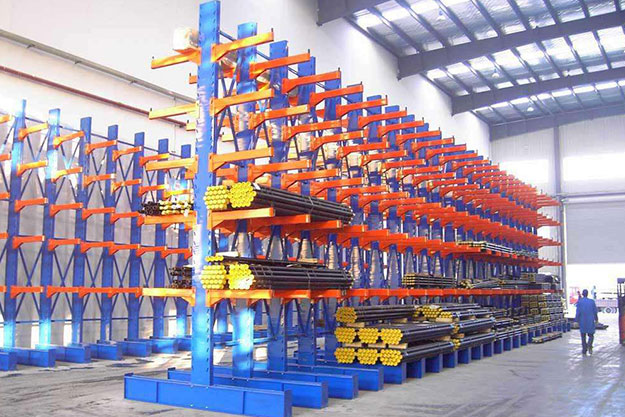

懸臂式貨架適用於存放長物料、環型物料、板材、管材及不規則貨物。懸臂式貨架立柱多采用H型鋼或冷軋型鋼，懸臂采用方管、
冷軋型鋼或H型鋼，懸臂與立柱間采用插接式或螺栓連接式，底座與立柱間采用螺栓連接式，底座采用冷軋型鋼或H型鋼。貨物存取由叉車、行車或人工進行。貨架高度通常在2.5米以內，懸臂長度在1.5米以內，每臂載重通常在1000KG以內。此類貨架多用於機械製造行業和建材超市等。濟南輕型貨架加了擱板後，特別適合空間小，高度低的庫房，管理方便，視野寬闊，與普通擱板式貨架相比，利用率更高；根據承載能力可分為輕量型、中量型、重量型三種。
對於存放笨重,零散或其它特殊的產品,懸臂式貨架是理想的解決方案. 懸臂式貨架有單臂和雙臂之分,存儲木料、管材、長條物等類似產品.懸臂式貨架是在傳統式貨架支柱上裝設外懸臂而成，是一種長形物專用的貨架。

貨架的結構優點

懸臂可以是單麵或雙麵，懸臂式貨架具有結構穩定，載重能力好、空間利用率高等特點。貨物存取由叉車、行車或人工進行。

懸臂式貨架的高度通常在2.0米以內(如由叉車存取貨則可高達6米)，懸臂長度在1.5米以內，每臂載重通常在800KG以內。

貨架的應用

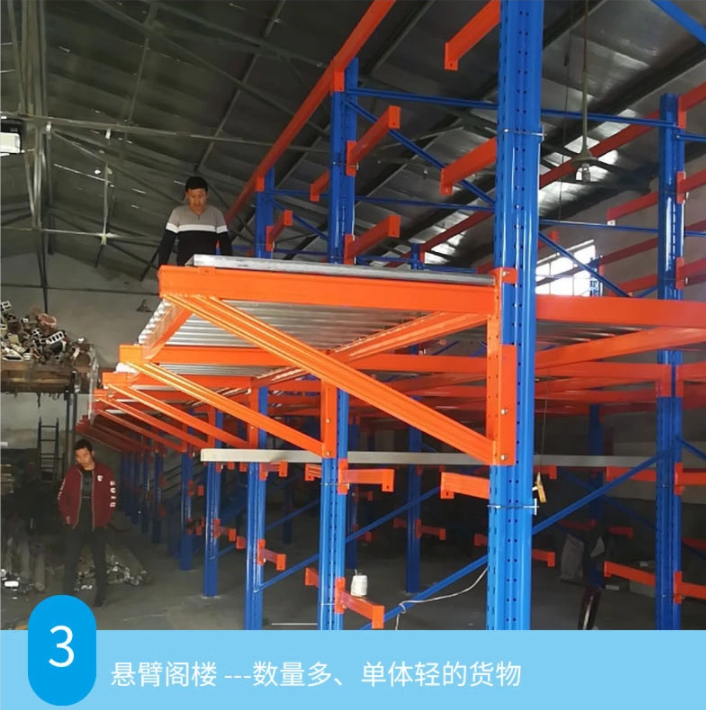

懸臂式貨架多用於機械製造行業和建材超市等。加了擱板後，特別適合空間小，高度低的庫房，管理方便，視野寬闊，利用率比普通貨架更高。

貨架的生產工藝

懸臂式貨架的底座可采用h型鋼或專用型材製作。 選用h型鋼依據承載的要求相應的選擇標準鋼材。在h型鋼上邊開與立柱螺栓連接眼，便於與立柱連接。下邊焊接連接底板，底板上麵開膨脹螺栓眼，便於用膨脹螺栓將貨架與地麵連接。以固定貨架。

懸臂式貨架選用專用型材做底座，將兩片c型鋼背對背的用連接鋼板焊接在一起，連接鋼板的寬度即是立柱的寬度。兩片c型鋼焊接完成後在連接立柱位置開連接螺栓眼，便於與立柱連接。邊焊接連接底板，便於膨脹螺栓與地麵連接。

懸臂式貨架立柱采用兩片c型鋼對焊在一起。c型鋼以q235帶鋼為原材料，經軋機線軋成c型鋼後，在自動衝床上衝出懸臂連接控，孔間距為140mm。在立柱下方如采用與h型鋼連接方式將焊接一塊連接鋼板。如采用與專用型材連接方式將在立柱下方連接部位開螺栓連接孔。

貨架的製作材料

懸臂式貨架一般采用兩種材料製作

1、采用方管製作：懸臂式貨架根據相應的懸臂層載要求，先選定符合層載要求的方管，切割成需要尺寸，在一頭焊接防滑護板，另一頭焊接連接u型立柱連接件製作而成。

2、采用c型鋼製作：懸臂式貨架根據相應的懸臂層載要求，先選定c型鋼的規格，選好後將兩片c型鋼對焊，焊接好後在一頭焊接防滑護板，另一頭焊接連接u型立柱連接件。

懸臂式貨架柱片與柱片之間采用連接杆連接，連接杆一般采用矩形管製作。為增加和穩定性，在連接杆上加扁鐵背拉要專用拉子可將柱片緊緊固定。

所有懸臂式貨架部件在生產完成後均為半成品，將經一道工序噴塑。在噴塑前先進行拋丸機拋丸除油、除鏽，再進行噴塑。完成後包裝發貨。
